雷诺实验装置02

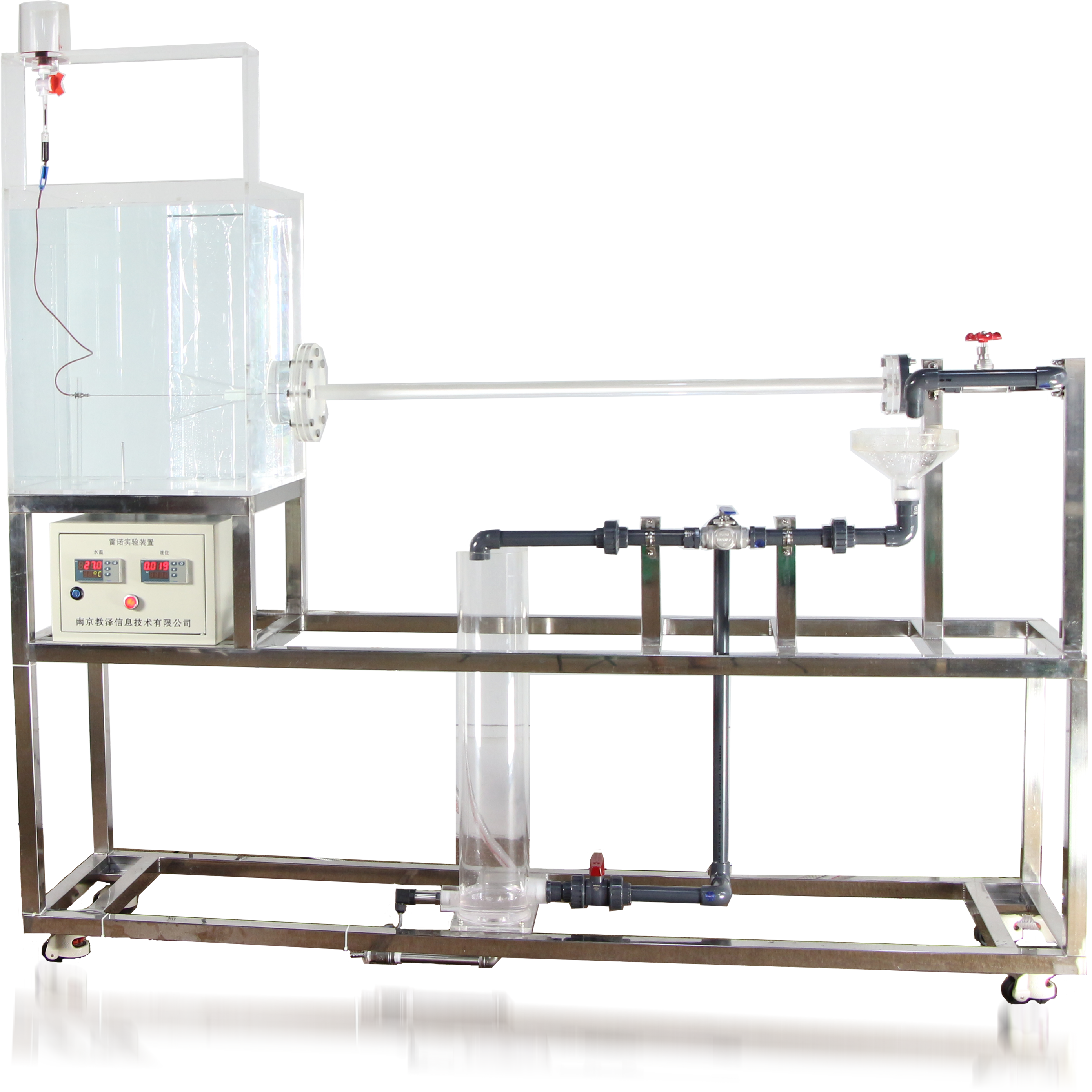

装置实物图

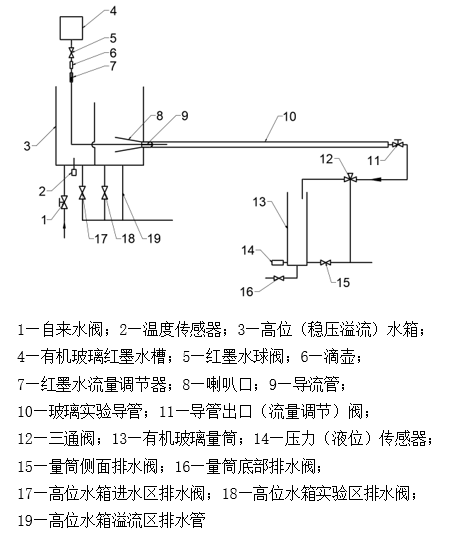

装置流程图

装置规格参数

(注：黄色字体表示智能型装置才具有的功能)

主体结构

装置主体为304不锈钢材质，配置钢制喷塑控制柜；
主体尺寸为2080*500*1970mm。

主要部件

本装置主要由高位稳压溢流水箱、不锈钢框架、玻璃实验导管、控制柜、有机玻璃量筒、压力传感器、三通阀、智能仪表、阀门管路等组成。可配嵌入式一体化彩色触控显示屏

配套软件

可配套数据实时采集及处理软件，软件可进行表头数据的实时采集和导出，对采集到的数据可进行数据处理，处理完成后可生成相应的实验报告并导出。

产品功能

  • 1,可了解管内流体质点的运动方式，认识不同流动形态的特点，掌握判别流型的准则。
  • 2, 能够测定流动形态与雷诺数Re之间的关系及临界雷诺数值。
  • 3, 可配套计算机和相应软件后可以实现实验数据实时在线采集、过程自动控制，远程传送；
  • 4, 可以实时采集、显示数据、曲线及设备运行状态等；
  • 5, 能够按学生身份存储及导出每个人的操作记录、实验数据；
  • 6, 可将所有数据实时上传至云平台实践教学管理系统，方便远程访问；
